欄目導(dǎo)航

東莞鎂鋅顆粒料

發(fā)布時間：2015/9/21 15:18:56

作者：陜西金山電器有限公司

同名詞：陜西金屬軟磁,陜西軟磁粉料,陜西電感器生產(chǎn)

聯(lián)系電話：李栓強 13629107925

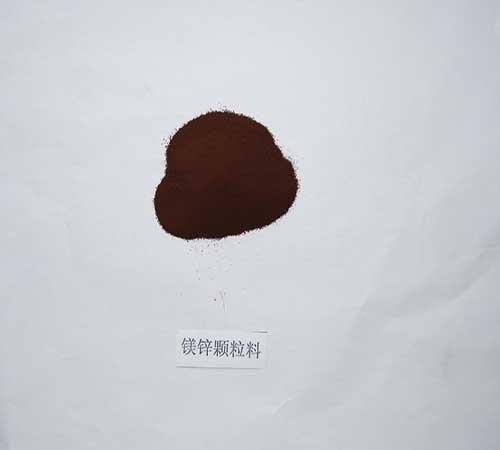

陜西非晶磁芯鎂稀料廠家

鎳鋅顆粒料 NiZn Ferrite Powder

抗EMI磁心用顆粒料 Powder For Anti-EMI Cores

項目 Items	符號Symbols	單位 Unit	JA500		JA600		JA800		JN1K2
起始磁導(dǎo)率 Initial permeability	μi		500±20 %		600±20 %		800±20 %		1200±20 %
飽和磁通密度 Saturation magnetic flux density	Bs	mT	250		270		280		280
居里溫度 Curie temperature	Tc	℃	≥ 150		≥ 140		≥ 120		≥110
電阻率 Electrical resistivity	ρ	Ω?cm	≥ 1×10⁵		≥ 1×10⁵		≥ 1×10⁶		≥ 1×10⁶
阻抗 Impedance	Z	Ω	25M	100M	25M	100M	25M	100M	25M	100M
			25	68	28	69	30	70	40	70
密度 Density	d	g/cm³	4.5		4.5		4.5		4.9
松裝密度 Bulk density	d_B	g/cm3	1.25～1.45		1.25～1.45		1.25～1.45		1.25～1.45
流動角 Rest angle	θ	°	≤31		≤31		≤31		≤31
含水率 Moisture content	η	%	0.15～0.50		0.15～0.50		0.15～0.50		0.15～0.50
燒結(jié)溫度 Sintering temperature	Ts	℃	1040		1020		1020		1140

注：1. 以上所列數(shù)據(jù)均為典型值。對有特別要求的用戶，可以在協(xié)議中予以明確。

2. 阻抗用Ф25.2×Ф16.8×8.4環(huán)形磁芯測量，線圈：Ф0.5mm×100mm，單匝。

Values measured on toroidal Core：Toroid ODФ25.2×Ф16.8×8.4，Coil: Ф0.5mm×100mm，1Ts.

鎳鋅顆粒料 NiZn Ferrite Powder

電感磁心用顆粒料 Powder For Inductance Cores

項目 Items	符號 Symbols	單位 Unit	R400R	R500R
起始磁導(dǎo)率 Initial permeability	μi		400±20 %	500±20 %
飽和磁通密度 Saturation magnetic flux density	Bs	mT	240	240
相對損耗因子 Relative loss factor	tanδ/μi	×10^-6 (23℃)	≤ 50	≤ 50
矯頑力 Coercivity	Hc	A/m	≤ 39.7	≤ 39.7
居里溫度 Curie temperature	Tc	℃	≥ 150	≥ 145
電阻率 Electrical resistivity	ρ	Ω?m	≥ 1×10⁶	≥ 1×10⁶
密度 Density	d	g/cm³	4.5	4.5
松裝密度 Bulk density	d_B	g/cm3	1.25～1.45		1.25～1.45
流動角 Rest angle	θ	°	≤31		≤31
含水率 Moisture content	η	%	0.15～0.50		0.15～0.50
燒結(jié)溫度 Sintering temperature	Ts	℃	1020		1000

注：1.以上所列數(shù)據(jù)均為典型值。對有特別要求的用戶，可以在協(xié)議中予以明確。

2. R400R、R500R料為低燒結(jié)溫度，抗焊錫裂材料。

鎳鋅顆粒料 NiZn Ferrite Powder

高Bs顆粒料 High Bs Powder

項目 Items	符號 Symbols	單位 Unit	測試條件	JN300	JN400
起始磁導(dǎo)率 Initial permeability	μi		0.25mT 10kHz 25℃±5℃	300±20 %	400±20 %
飽和磁通密度 Saturation magnetic flux density	Bs	mT	25℃±5℃ 1600A/m	420	400
剩余磁通密度 Remanence flux density	Br	mT		240	240
矯頑力 Coercivity	Hc	A/m		≤ 50	50
相對損耗因子 Relative loss factor	tanδ/μ_i	×10^-6	100 kHz	20	15
居里溫度 Curie temperature	Tc	℃	0.25mT 10kHz	215	200
電阻率 Electrical resistivity	ρ	Ω?cm		≥ 1×10⁶	≥ 1×10⁶
密度 Density	d	g/cm³		4.8	4.8
松裝密度 Bulk density	d_B	g/cm3		1.25～1.45	1.25～1.45
流動角 Rest angle	θ	°		≤31	≤31
含水率 Moisture content	η	%		0.15～0.50	0.15～0.50
燒結(jié)溫度 Sintering temperature	Ts	℃		1170	1170

注：1.以上所列數(shù)據(jù)均為典型值。對有特別要求的用戶，可以在協(xié)議中予以明確。

2.材料特性值用Ф25.2×Ф16.8×8.4環(huán)形磁芯測量。

Values measured on toroidal core：Ф25.2×Ф16.8×8.4 .

錳鋅顆粒料 MnZn Ferrite Powder

低損耗顆粒料Powder For Low Loss Materrial

項目 Items	測試條件		單位Unit	JMP22	JMP40	JMP40D	JMP44
起始磁導(dǎo)率μ_i Initial permeability	1 kHz 0.25V			1800±25%	2300±25%	1900±25%	2500±25%
飽和磁通密度 Bs Saturation magnetic flux density	1194A/m	25℃	mT	510	510	520	510
飽和磁通密度 Bs Saturation magnetic flux density		100℃	mT	410	390	390	390
剩余磁通密度 B_r Remanence flux density		25℃	mT	170	95	95	110
矯頑力 H_c Coercivity		25℃	A/m	16	14.3	14.3	13
相對損耗因子tanδ/μ_i Relative loss factor	100kHz		×10^-6	＜8	＜3	＜8	＜4
居里溫度 T_c Curie temperature			℃	＞200	＞215	＞215	＞215
電阻率 ρ Electrical resistivity			Ω·m	3	6.5	6.5	6.5
功率損耗 Pcv Power loss	25kHz 200mT	25℃	kW/m³	-	120	-	-
	25kHz 200mT	100℃		80	70	-	-
	100kHz 200mT	25℃		-	650	400	600
	100kHz 200mT	100℃		520	410	1000	350
松裝密度d_B Bulk density			g/cm3	1.25～1.45	1.25～1.45	1.25～1.45	1.25～1.45
流動角 θ Rest angle			°	≤31	≤31	≤31	≤31
含水率η Moisture content			%	0.15～0.50	0.15～0.50	0.15～0.50	0.15～0.50

注：以上所列數(shù)據(jù)均為典型值。對有特別要求的用戶，可以在協(xié)議中予以明確。

錳鋅顆粒料 MnZn Ferrite Powder

高磁導(dǎo)率顆粒料 High Permeability Materials

項目 Items	測試條件	單位 Unit	JMH5K	JMH7K	JMH10K	JMH12K
起始磁導(dǎo)率μ_i Initial ermeability	1 kHz 0.25V		5000±25%	7000±25%	10000±25%	12000±25%
飽和磁通密度 Bs Saturation magnetic flux density	1194 A/m	mT	420	410	390	390
剩余磁通密度 B_r Remanence flux density		mT	95	120	120	120
矯頑力 H_c Coercivity		A/m	7.5	6.4	5	3.2
相對損耗因子 tanδ/μ_i Relative loss factor	100 kHz	×10^-6	＜10	＜10	＜10	＜10
居里溫度 T_c Curie temperature		℃	150	130	125	120
電阻率 ρ Electrical resistivity		Ω·m	0.2	0.1	0.05	0.05
密度 d Density		㎏/m³	4.85×10³	4.90×10³	4.90×10³	4.90×10³
松裝密度d_B Bulk density		g/cm3	1.25～1.45	1.25～1.45	1.25～1.45	1.25～1.45
流動角 θ Rest angle		°	≤31	≤31	≤31	≤31
含水率η Moisture content		%	0.15～0.50	0.15～0.50	0.15～0.50	0.15～0.50

注：以上所列數(shù)據(jù)均為典型值。對有特別要求的用戶，可以在協(xié)議中予以明確。

此文關(guān)鍵字：陜西金屬軟磁陜西軟磁粉料陜西電感器生產(chǎn)

相關(guān)新聞
